电源管理方案

为了产品更好的稳定性和兼容性，MCC-AM335X-J的电源方案采用的是TI公司自家的TPS65217C。该方案是一个单芯片电源管理芯片组成的双输入线性电源，包含3个三个高效降压转换器和四个LDO。双输入指可以输入5V直流输入和USB口电源输入， 3个压降转换器用于供给处理器核电压、MPU以及内存的电压。MCC-AM335X-J为同一外部供电端口，只使用了一个。可以很方便的实现待机唤醒、上电顺序控制以及DVFS等功能，控制OPP进行动态电压频率调整，从而实现优化性能与功耗的目的。结构原理图如图4.4所示。

图 4-4

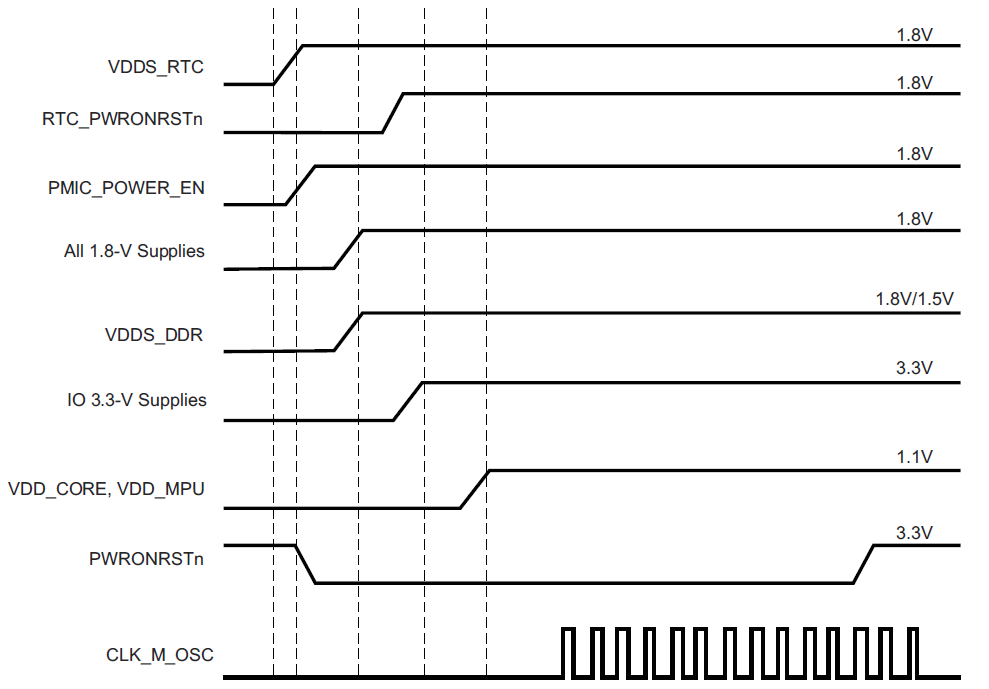

上电时序

处理器需要按照图4.5的时序要求依次上电，首先是VDD_RTC，之后收到PMIC_POWER_EN信号，陆续升高VDD_1V8、核心电压、MPU电压、外设等部分的电压。

图 4-5

信号

• PMIC_POWR_EN：这是一个处理器给出来的通知外部电路开始上电时序的信号，当该引脚为低电平时，TPS65217C将以除了VDD_RTC之外，其他电压源都将按照需要的陆续启动。断电时，处理器也可以利用此信号来启动掉电过程。 * WAKUP：连接到AM335x的EXT_WAKEUP，用来唤醒处理器，当一个事件发生，例如按下电源按钮，就会产生这个信号。
• PMIC_INT：是一个到处理器的中断信号。按下电源按钮将发送一个中断到处理器，使处理器执行程序进入省电模式、休眠模式，或从睡眠模式中唤醒。
• PMIC_PGOOD：与AM335x的PORZn信号连接，当所有的电压按顺序上电完成，电源管理芯片将PMIC_PGOOD变为高电平，使出在复位状态的处理器获得释放。
• LDO_GOOD：该信号连接到RTC_PORZn，VRTC电源第一个启动后，该信号发出表示1.8V的VRTC就绪，开始之后的上电时序。
• I2C：连接到AM335x的I2C0口，可以访问PMIC内部的寄存器，调整参数，起控制作用。
• PB_IN：需要连接按键，会发生一个事件给处理器，以便处理器执行关机程序，然后在正确的时间关闭电源，在此期间，PMIC仍然正常工作。关闭电源之后，再次按下电源键会使断电的系统再次启动。如果按主按键保持8秒以上，PMIC会立即断电。但是必须松开，否则一段时间之后系统会再次上电。

电压源

• VDDS_DDR：用于DDR的电压需求，一般为1.5V，调节电压可以降低功耗。
• VDD_MPU：提供给MPU的电压，最高可达到1.2A，可以通过I2C改变此路电压，从而改变MPU主频。

• VDD_CORE：用于处理器核心部分的电压，由于MCC-AM335X-J使用的是DDR3，所以这里只能是1.1V。
• VDD_3V3A：用于核心板上3.3V的IO电平支持。
• VDD_3V3B：另外一个3.3V电压，输出到核心板外，提供给底板上的3.3V IO支持。
• VDD_1V8：用于满足AM335x处理器1.8V外设电压需求。
