| 概 述 |
|---|
| MCC-AM335X-J是深圳市米尔科技有限公司推出的一款采用美国Ti公司Sitara系列MPU AM335x为核心的嵌入式核心板。该系列器件基于ARM Cortex-A8内核，具有高性能、低功耗、多接口、低成本等特性，可满足各种应用需要，支持LPDDR1/DDR2/DDR3内存，PRU子系统为器件提供附加灵活性，可选支持来满足工业设计的需要。 |
同时深圳市米尔科技有限公司提供各种成熟的硬件解决方案而且提供嵌入式Linux等操作系统在内的丰富软件资源，完整的软硬件架构使您只需专注于编写产品的应用程序。 |
| 产品特性 |
|---|
| ·ARM Cortex-A8 内核，最高支持1G主频 |
| ·256/512MB DDR3，256MB/512MB NAND Flash |
| ·两个10M/100M/1000M Gigabit Ethernet，带有一个PHY |
| .支持CAN、USB HOST、USB OTG、Ethernet、UART、SPI等标准通信接口 |
| .LCD控制器，最大支持1080p |
| .PCB工艺：8层板、沉金、无铅、独立完整地平面 |
| .外形尺寸：67.6mm x 45 mm |
| .外形封装：200-Pin SO-DIMM |
| .支持Linux |
| 应用领域 |
|---|
| ·游戏外设、高级玩具 |
| ·家庭和工业自动化 |
| ·消费类医疗器械 |
| ·打印机 |
| ·智能收费系统、智能售货机 |
| ·称重系统、教育终端 |
| 项目定制 |
|---|
| ·根据客户需求选配不同大小内存芯片 |
| ·根据客户需求进行系统的裁剪 |
| ·根据客户需求辅助开发相关驱动 |
| ·根据客户的具体需求，进行底板的定制开发 |
版本记录
| 版本号 | 说明 | 时间 | |
|---|---|---|---|
| V1.0 | 初始版本 | 2014.08.21 | |
| V1.1 | 产品定版 | 2014.10.23 | |
| V1.2 | 更新管脚功能描述表 | 2015.06.10 | |
| V1.3 | 更新管脚功能描述表，更好区分信号在核心板上是否有使用 | 2015.10.27 |
概述
MCC-AM335X-J是深圳市米尔科技有限公司推出的一款采用美国Ti公司Sitara系列MPU AM335x为核心的嵌入式核心板。该系列器件基于ARM Cortex-A8内核，具有高性能、低功耗、多接口、低成本等特性，同时提供3D图形加速和关键外设的集成，可满足各种应用需要，支持LPDDR1/DDR2/DDR3内存，PRU子系统为器件提供附加灵活性，可选支持来满足工业设计的需要。
MCC-AM335X-J是一个67.6 mm x 45 mm的核心板，产品外观如图1-1所示：

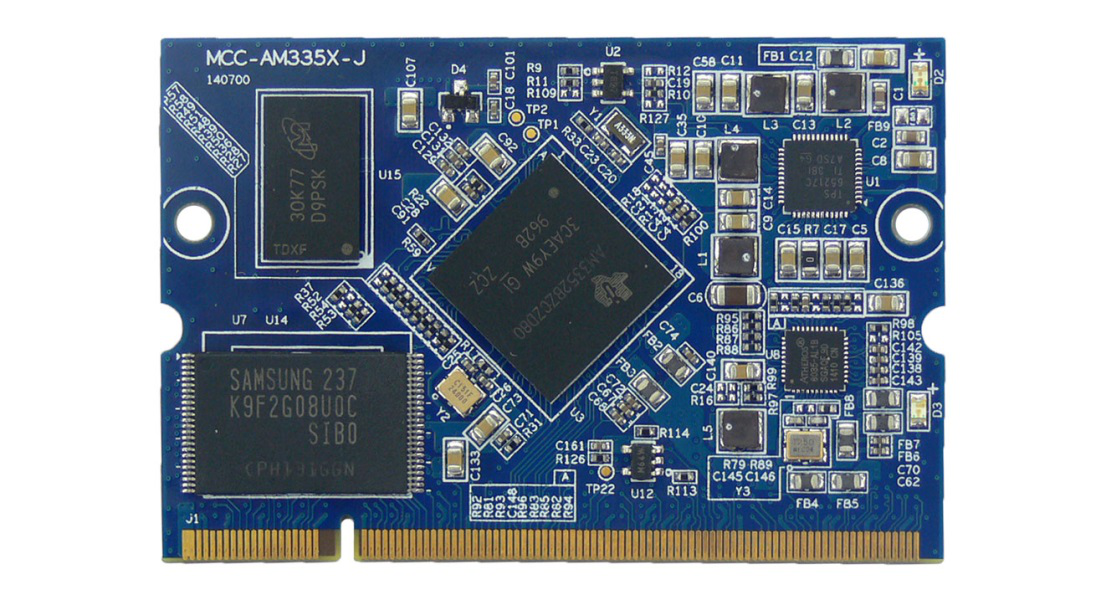

图1-1 产品正面图
核心板上处理器的封装为NFBGA (324)，15.0 mm x 15.0 mm，所以可以与AM335x系列其他型号芯片PIN to PIN兼容，下面列出系列中，芯片之间的主要区别。
| 处理器 | AM3352 | AM3354 | AM3356 | AM3357 | AM3358 | AM3359 |
|---|---|---|---|---|---|---|
| 主频 | 300 MHz, 600 MHz, 800 MHz, 1000 MHz | 600 MHz, 800 MHz, 1000 MHz | 300 MHz, 600 MHz, 800 MHz | 300 MHz, 600 MHz, 800 MHz | 600 MHz, 800 MHz, 1000 MHz | 600 MHz, 800 MHz |
| MIPS | 600, 1200, 1600, 2000 | 1200, 1600, 2000 | 600, 1200, 1600, - | 600, 1200, 1600, - | 1200, 1600, 2000 | 1200, 1600 |
| 3D | - | yes | - | - | yes | yes |
| RPU | - | - | PRU, - | PRU, EtherCAT | PRU, - | PRU EtherCAT |
表1
